本实用新型涉及盲板阀技术领域，具体为一种便于清洁的盲板阀。

　　背景技术：

　　目前在国内的冶金锅炉用燃气运输管道上，实现有效地绝对密封的措施为给阀门添加盲板，虽然没有更好的技术解决方案，这种方法也有自己的缺陷和局限，盲板阀总会有泄漏点出现，所以该阀不可以在厂房内安装使用，只能用于厂房外，所以维护清扫时需要扩大煤气管需要吹扫的范围，导致每年氮气大量浪费，而且盲板阀体积很大，由于盲板阀的盲板表面会积聚很多灰尘和赃物，传统的清洁方法是人工清洁，用抹布对盲板表面进行擦拭，这样会使工作人员接触到盲板管道里的有毒物质，对工作人员健康产生威胁。

　　技术实现要素：

　　(一)解决的技术问题

　　针对现有技术的不足，本实用新型提供了一种便于清洁的盲板阀，具备便于清洁盲板阀的优点，解决了目前的盲板阀清洁不便的问题。

　　(二)技术方案

　　为实现上述便于清洁盲板阀的目的，本实用新型提供如下技术方案：一种便于清洁的盲板阀，包括阀体，所述阀体的底部固定连接有支座，所述支座的底部固定连接有底座，所述阀体的顶部固定安装有转轴一，所述转轴一的底部固定连接有连接板，所述连接板的左侧底部固定连接有盲板，所述连接板的右侧底部固定连接有通孔，所述阀体的表面开设有连接管口，所述阀体的左侧固定连接有清洁箱体，所述清洁箱体的顶部和底部直接固定安装有底板，两个所述底板之间活动连接有盲板，所述清洁箱体的左侧壁和右侧壁中部均开设有圆孔槽，所述底板靠近盲板两侧的表面均开设有水槽，所述清洁箱体的顶部和顶部之间活动连接有弹性水管，两个所述弹性水管相对的一面均安装有海绵抹布，两个所述弹性水管相背的一侧均固定连接有支撑柱，所述支撑柱的外壁活动套接有弹簧，两个所述弹性水管的两端均固定连接有滑块，所述清洁箱体与滑块接触处开设有凹槽，所述凹槽的顶部和底部之间固定连接有连接杆，所述连接杆的中部活动连接有滑轮。

　　优选的，所述支撑柱长度大于水槽到清洁箱体边缘的距离长度，支撑柱的作用主要是支撑弹簧，使其可以在垂直与弹性水管的方向不会产生歪斜。

　　优选的，所述盲板的直径等于连接管口的直径，这样盲板阀关闭时才可以将连接管口完全封堵住。

　　优选的，所述水槽的半径为五厘米,水槽是用来导流脏水的，其深度深一点可以导流更多的脏水。

　　优选的，所述水槽的顶部与海绵抹布底部平齐，海绵抹布在水槽顶部对盲板表面进行擦拭，被挤压的脏水可以在海绵抹布底部通过水槽流走。

　　优选的，所述弹性水管外壁由塑料软性材料制成，弹性水管受挤压才会将清洁液体挤入海绵抹布，所以其外壁必须是软性材料，否则挤压不了。

　　优选的，所述清洁箱体与支撑柱接触处开设有圆孔，此处的圆孔是用来供支撑柱穿插所用。

　　(三)有益效果

　　与现有技术相比，本实用新型提供了一种便于清洁的盲板阀，具备以下

　　有益效果：

　　1、该便于清洁的盲板阀，通过弹簧的弹力将弹性水管向盲板的两侧推，弹性水管移动带动两个海绵抹布向盲板的两侧靠近，直到最后完全压住盲板的两个侧面，此时由于弹簧的弹力作用，弹性水管中的清洁液被挤压后由海绵抹布吸收，当盲板开启或闭合时穿过两个海绵抹布之间，两个海绵抹布会分别对盲板两个侧表面进行擦拭清洁，清洁后的污水顺着水槽流走，从而达到了便于清洁盲板阀的效果。

　　2、该便于清洁的盲板阀，通过在清洁箱体与滑块接触处开设凹槽，并且凹槽的底部有凸出部分，可以防止滑块脱离凹槽，通过在凹槽的顶部和底部之间安装连接杆，并在连接杆的中部安装滑轮，可以将滑块与凹槽内壁之间的硬摩擦转变为滑动摩擦，从而达到了减小滑块与凹槽内壁之间摩擦阻力的效果。

　　附图说明

　　图1为本实用新型结构示意图；

　　图2为本实用新型安装后效果结构示意图；

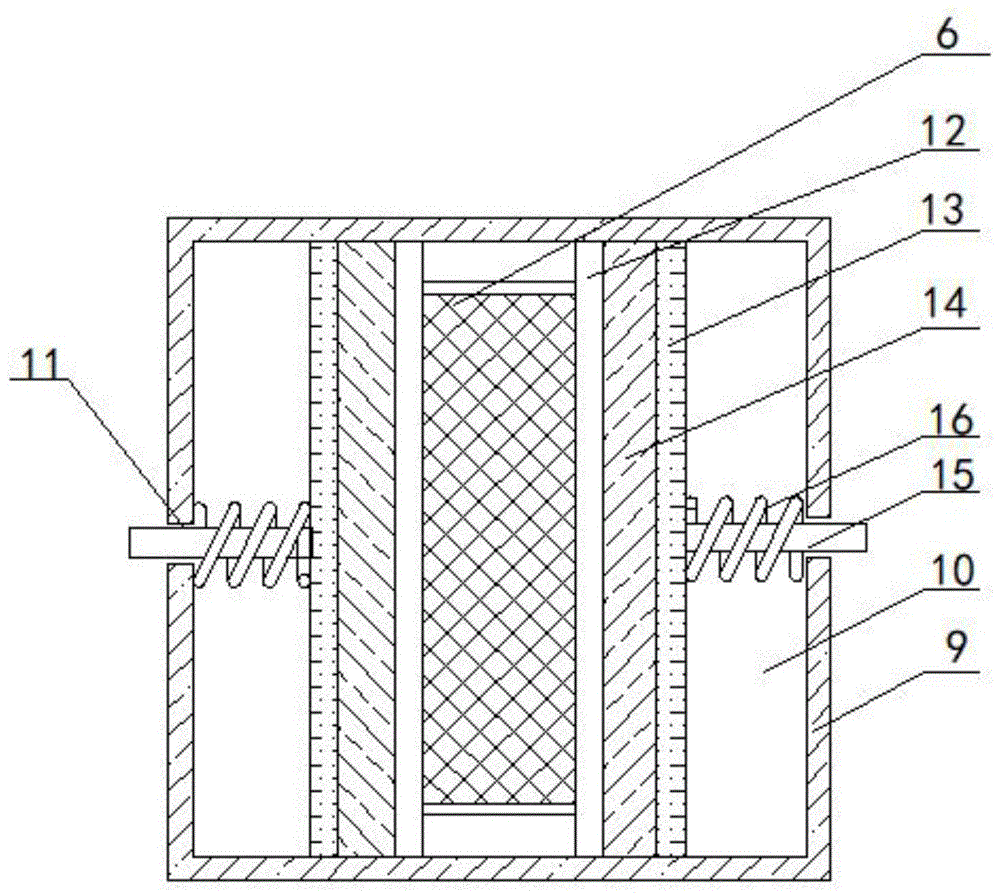

　　图3为本实用新型水槽俯视结构示意图；

　　图4为本实用新型滑块侧视结构示意图。

　　图中：1-阀体、2-支座、3-底座、4-转轴一、5-连接板、6-盲板、7-通孔、8-连接管口、9-清洁箱体、10-底板、11-圆孔槽、12-水槽、13-弹性水管、14-海绵抹布、15-支撑柱、16-弹簧、17-凹槽、18-滑块、19-连接杆、20-滑轮。

　　具体实施方式

　　下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

　　请参阅图1-3，一种便于清洁的盲板阀，包括阀体1，阀体1的底部固定连接有支座2，支座2的底部固定连接有底座3，阀体1的顶部固定安装有转轴一4，转轴一4的底部固定连接有连接板5，连接板5的左侧底部固定连接有盲板6，连接板5的右侧底部固定连接有通孔7，阀体1的表面开设有连接管口8，阀体1的左侧固定连接有清洁箱体9，清洁箱体9的顶部和底部直接固定安装有底板10，两个底板10之间活动连接有盲板6，盲板6的直径等于连接管口8的直径，这样盲板阀关闭时才可以将连接管口8完全封堵住，清洁箱体9的左侧壁和右侧壁中部均开设有圆孔槽11，底板10靠近盲板6两侧的表面均开设有水槽12，水槽12紧贴盲板6的表面可以防止清洁后的脏水从其他地方流走，水槽12的半径为五厘米,水槽12是用来导流脏水的，其深度深一点可以导流更多的脏水，清洁箱体9的顶部和顶部之间活动连接有弹性水管13，弹性水管13外壁由塑料软性材料制成，弹性水管13受挤压才会将清洁液体挤入海绵抹布14，所以其外壁必须是软性材料，否则挤压不了，两个弹性水管13相对的一面均安装有海绵抹布14，水槽12的顶部与海绵抹布14底部平齐，海绵抹布14在水槽12顶部对盲板6表面进行擦拭，被挤压的脏水可以在海绵抹布14底部通过水槽12流走，两个弹性水管13相背的一侧均固定连接有支撑柱15，清洁箱体9与支撑柱15接触处开设有圆孔，此处的圆孔是用来供支撑柱15穿插所用，支撑柱15长度大于水槽12到清洁箱体9边缘的距离长度，支撑柱15的作用主要是支撑弹簧16，使其可以在垂直与弹性水管13的方向不会产生歪斜，支撑柱15的外壁活动套接有弹簧16，弹簧16对弹性水管13进行挤压，一方面可以促使其向左滑动弄，另一方面促使弹性水管13内的清洁液体受压挤进海绵抹布14内，达到对盲板6表面的清洁作用，两个弹性水管13的两端均固定连接有滑块18，清洁箱体9与滑块18接触处开设有凹槽17，凹槽17的顶部和底部之间固定连接有连接杆19，连接杆19的中部活动连接有滑轮20，滑轮20将滑块18与清洁箱体9之间的硬摩擦转变为滑动摩擦，减少了弹性水管13在滑动过程中受到的摩擦阻力，清洁装置工作更加高效，避免了不必要的能量损耗，凹槽17的底部有两个对称的凸起可以对滑块18起到固定支撑作用，防止其在滑动过程中脱离17。

　　工作原理:当盲板6在转轴一4的带动下左右滑动位移时，弹簧16的弹力将弹性水管13向盲板6的两侧推，弹性水管13移动带动两个海绵抹布14向盲板6的两侧靠近，直到最后完全压住盲板6的两个侧面，此时由于弹簧16的弹力作用，弹性水管13中的清洁液被挤压后由海绵抹布14吸收，两个海绵抹布14会分别对盲板6两个侧表面进行擦拭清洁，清洁后的污水顺着水槽12流走，在清洁箱体9向盲板6处移动过程中，在弹性水管13两端与清洁箱体9接触处清洁箱体9表面开设凹槽17，并且凹槽17的底部有凸出部分，可以防止滑块18脱离凹槽17，通过在凹槽17的顶部和底部之间安装连接杆19，并在连接杆19的中部安装滑轮20，可以将滑块18与凹槽17内壁之间的硬摩擦转变为滑动摩擦，

　　综上所述，该便于清洁的盲板阀，通过弹簧16的弹力将弹性水管13向盲板6的两侧推，弹性水管13移动带动两个海绵抹布14向盲板6的两侧靠近，直到最后完全压住盲板6的两个侧面，此时由于弹簧16的弹力作用，弹性水管13中的清洁液被挤压后由海绵抹布14吸收，当盲板6开启或闭合时穿过两个海绵抹布14之间，两个海绵抹布14会分别对盲板6两个侧表面进行擦拭清洁，清洁后的污水顺着水槽12流走，从而达到了便于清洁盲板阀的效果；通过在清洁箱体9与滑块18接触处开设凹槽17，并且凹槽17的底部有凸出部分，可以防止滑块18脱离凹槽17，通过在凹槽17的顶部和底部之间安装连接杆19，并在连接杆19的中部安装滑轮20，可以将滑块18与凹槽17内壁之间的硬摩擦转变为滑动摩擦，从而达到了减小滑块18与凹槽17内壁之间摩擦阻力的效果。

　　尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

　　技术特征：

　　1.一种便于清洁的盲板阀，包括阀体(1)，其特征在于：所述阀体(1)的底部固定连接有支座(2)，所述支座(2)的底部固定连接有底座(3)，所述阀体(1)的顶部固定安装有转轴一(4)，所述转轴一(4)的底部固定连接有连接板(5)，所述连接板(5)的左侧底部固定连接有盲板(6)，所述连接板(5)的右侧底部固定连接有通孔(7)，所述阀体(1)的表面开设有连接管口(8)，所述阀体(1)的左侧固定连接有清洁箱体(9)，所述清洁箱体(9)的顶部和底部直接固定安装有底板(10)，两个所述底板(10)之间活动连接有盲板(6)，所述清洁箱体(9)的左侧壁和右侧壁中部均开设有圆孔槽(11)，所述底板(10)靠近盲板(6)两侧的表面均开设有水槽(12)，所述清洁箱体(9)的顶部和顶部之间活动连接有弹性水管(13)，两个所述弹性水管(13)相对的一面均安装有海绵抹布(14)，两个所述弹性水管(13)相背的一侧均固定连接有支撑柱(15)，所述支撑柱(15)的外壁活动套接有弹簧(16)，两个所述弹性水管(13)的两端均固定连接有滑块(18)，所述清洁箱体(9)与滑块(18)接触处开设有凹槽(17)，所述凹槽(17)的顶部和底部之间固定连接有连接杆(19)，所述连接杆(19)的中部活动连接有滑轮(20)。

　　2.根据权利要求1所述的一种便于清洁的盲板阀，其特征在于：所述支撑柱(15)长度大于水槽(12)到清洁箱体(9)边缘的距离长度。

　　3.根据权利要求1所述的一种便于清洁的盲板阀，其特征在于：所述盲板(6)的直径等于连接管口(8)的直径。

　　4.根据权利要求1所述的一种便于清洁的盲板阀，其特征在于：所述水槽(12)的半径为五厘米。

　　5.根据权利要求1所述的一种便于清洁的盲板阀，其特征在于：所述水槽(12)的顶部与海绵抹布(14)底部平齐。

　　6.根据权利要求1所述的一种便于清洁的盲板阀，其特征在于：所述弹性水管(13)外壁由塑料软性材料制成。

　　7.根据权利要求1所述的一种便于清洁的盲板阀，其特征在于：所述清洁箱体(9)与支撑柱(15)接触处开设有圆孔。

　　技术总结

　　本实用新型涉及技术领域，且公开了一种便于清洁的盲板阀，包括阀体和清洁箱体，所述清洁箱体的顶部和底部直接固定安装有底板，两个所述底板之间活动连接有盲板，所述清洁箱体的左侧壁和右侧壁中部均开设有圆孔槽，所述底板靠近盲板两侧的表面均开设有水槽，所述清洁箱体的顶部和顶部之间活动连接有弹性水管，两个所述弹性水管相对的一面均安装有海绵抹布，两个所述弹性水管相背的一侧均固定连接有支撑柱，所述支撑柱的外壁活动套接有弹簧。通过弹簧的弹力将弹性水管向盲板的两侧推，弹性水管移动带动两个海绵抹布向盲板的两侧靠近，两个海绵抹布会分别对盲板两个侧表面进行擦拭清洁，从而达到了便于清洁盲板阀的效果。
